نوع جديد من عدَّادات قياس التدفق يحقِّق وفورات في التكاليف

في إطار جهود أرامكو السعودية لترشيد المصروفات الرأسمالية وتعزيزاستخدام التقنية، نجح قسم مرافق الغاز البحرية في المرجان، التابع لإدارة مشاريع زيادة الإنتاج في حقلي المرجان والظلوف، في الاستفادة من تقنية عدَّاد التدفق المخروطي المتطوِّرة، الأمر الذي أسفر عنه وفورات في التكلفة تبلغ تسعة ملايين دولار تقريبًا، وذلك ضمن مشروع الغاز في حقل المرجان البحري.

وتتكوَّن هذه الأجهزة من مخروط داخل غلاف أسطواني، حيث يتم تركيب المخروط عكس التيار. ويتم قياس فرق الضغط عبر الجهاز، ليحوَّل هذا الفرق إلى سرعة بتطبيق نظرية حفظ الطاقة على تدفق الموائع، وذلك باستخدام معادلة بيرنولي، التي تعني ببساطة إضافة الضغط الثابت إلى الضغط الديناميكي لحساب الضغط الكلي في الأنبوب.

أنابيب أقل سماكة بفولاذ أقل

وأوضح نبيل الماجد، وهو مدير أعلى للمشاريع من قسم مرافق الغاز البحرية في المرجان، أن الدافع وراء الاستفادة من هذه التقنية يكمن في حرص الشركة على ترشيد المصروفات الرأسمالية، واستكشاف أساليب تصميم مبتكرة تتجاوز الأساليب التقليدية السائدة.

وأضاف قائلًا: "نجح فريق العمل في تحديد هذه التقنية التي خضعت للتجربة الميدانية، وحصلت على الموافقة من جميع الجهات المعنية بالمشروع، وبالتالي تحقيق الوفورات المالية وتحسين الكفاءة".

وجاءت هذه الوفورات نتيجة لتقليل كمية الفولاذ المستخدم في المشروع بسبب استخدام أنابيب ذات سُمك أقل. ومقارنة بعدَّادات قياس التدفق التقليدية، بما فيها العدَّادات اللوحية ذات الفتحات والعدَّادات الفنتورية، يوفِّر العدَّادالمخروطي ما يقارب 70% من وصلات الأنابيب المرتبطة بالعدَّاد.

"الدافع وراء الاستفادة من هذه التقنية يكمن في حرص الشركة على ترشيد المصروفات الرأسمالية، واستكشاف أساليب تصميم مبتكرة تتجاوز الأساليب التقليدية السائدة" -نبيل الماجد

حل مناسب للمنصات البحرية الصغيرة

ونتيجة لاستخدام هذه التقنية، يمكن تقليل المساحة على المنصات البحرية بشكل كبير، مما يوفِّر مزيدًا من الفولاذ المستخدم في هياكل الطوابق، وفي الامتدادات المُلحقة بالسطح الرئيس، بما فيها منطقة الاستقبال والتخزين،وكذلك في الامتدادات والتدعيمات المرتبطة بقضبان الرافعات المقنطرة،وامتدادات منطقة إرساء القوارب، وغيرها.

وبالإضافة إلى توفير المساحة، يُعد عدَّاد التدفق المخروطي أسهل في التركيب مقارنة بالعدَّادات الأخرى، كما أن معدل انخفاض الضغط الناتج عن استخدامه أقل. وهو أيضًا يتميَّز بدقة أعلى بكثير من باقي العدَّادات وبتكلفة تشغيلية أقل. تضمن المعايرة المخبرية التي تقوم بها جهات خارجية متخصِّصة دقة العدَّادات التي يزيد حجمها عن 20 بوصة.

إلى جانب ذلك، يُعد استخدام هذه العدَّادات حلًا مناسبًا للمنصات البحرية الصغيرة، وفي مشاريع الحقول القديمة محدودة المساحة، كما يمكن استخدامها أيضًا في الحالات التي تتطلَّب قياس تدفقات عالية. وقد تم إدراج هذه التقنية الجديدة في تصميم المشروع الحالي المتوقع تشغيله في عام 2024م.

جديرٌ بالذكر أن تقنية العدَّادات المخروطية خضعت للمراجعة من قبل جميع الأطراف المعنية بالمشروع، بما فيها إدارة أساليب التصنيع والمراقبة، وإدارة الإنتاج وتطوير المرافق، والإدارة المسؤولة عن تشغيل المشروع.

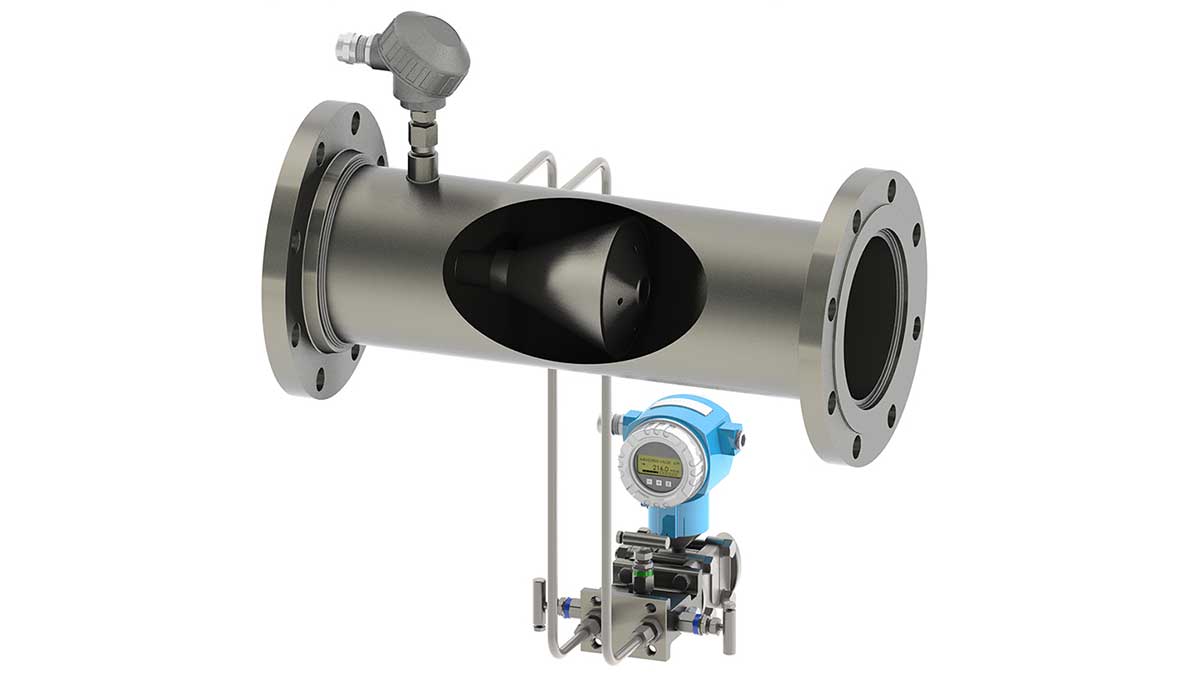

وصف الصورة أعلى الصفحة: تشتمل العدَّادات المخروطية على مخروط داخل غلاف أسطواني، يتم تركيبه عكس التيار. ومن خلال قراءة فرق الضغط عبر الجهاز، يتم حساب الضغط الكلي بواسطة معادلات حفظ الطاقة، وبالتالي قياس التدفق.
